MY-510C音視頻維修技能實驗裝置
音視頻維修技能實驗裝置-
產品概述:
本裝置是根據中華人民共和國勞動和社會保障部發布的《"家用電子產品維修工"職業技能實訓和鑒定設備技術規范》，按照職業教育的教學和實訓要求而研發的產品，適合高職院校、職業學校的應用電子技術、電子電器應用與維修等專業的電視機原理與維修、家用電子產品原理與維修等課程的實訓教學。
二、設備特點：
1、采用200*250MM雙面PCB電路板，將液晶電源的各個單元重新歸例在一起，將精密貼片式電阻、電容三極管，改成普通老的1/4電阻呀分立元器件，把液晶彩色電視機的整機線路板放大后按功能劃分成:主芯片單元、液晶屏單元、屏電壓單元、開關電源單元、主芯片外圍電路單元、高頻頭單元、伴音功放單元、以及外圍電路單元等，
2.可以放心地讓學生直接在上面動手做焊接、安裝、調試等實驗的實訓板。
2、實訓板上有完整的安裝線路圖、測試點、調整點及電壓、電流顯示裝置。
3、實訓板上有可對整機電路進行實驗、實訓的智能考核裝置。
4、安全電壓：實驗臺通過200W隔離變壓器與市電連接,并具有符合國家相關標準的過壓、漏電、短路、過載保護裝置。
5、配備可提供16種射頻測試信號和16種視頻測試信號的高清彩色信號發生器。
6、提供液晶電視原理圖。可以與PCB模塊上的的元件一一對應，方便理解與學習電路原理。
7、液晶屏使用96V,LED背光源并與液晶屏一體化，去除了保護電路，有利于在模擬故障時，液晶電視進入保護狀態。
8、擁有完全自主知識產權證書，研發模塊式組合、主板及電源實訓模塊本公司自己生產、實訓考核便利，創新產品、投標時要求提供專利證書.
9、PCB板上采用兼容的方式，直接在實訓模塊上動手操作、安裝、調試、焊接1/4、帖片電阻、電容實訓考核、焊接等實驗，創新產品。
10、實訓考核有30個故障點、可對整機進行實驗、實訓，創新產品。
11、電路工作原理圖、教學、學習方便，實用產品。實訓項目豐富，創新產品。
12、模塊可維修、可測量、可更換，售后服務方便 主要模塊采用直插入形式，維修可直接寄回公司維修。
13、設有故障測試點及測試波形，實驗方便，創新產品。
14、提供20多種各種型號的液晶屏主板驅動程序,學習液晶電視的屏驅動程序的寫入。
三、技術參數：
1、輸入電源：單相三線制AC220V±10% 50HZ
2、工作環境：溫度-10℃～+40℃ 相對濕度＜85%（25℃）
3、整機容量：＜300VA
4、安全保護：動作電流≤30mA、動作時間≤0.1s
5、外形尺寸：150cm×68cm×145c
四、配置及功能：
1、彩色信號發生器、
1）彩色電視信號發生器：采用大規�？删幊踢壿嬁刂破骱途哂邢袼丶壦惴ǖ母咔逦炔噬盘栐�。有著圖象清晰、時序精確（圖形、采樣率高,色彩準確、圖形選擇有16頻道 電視信號形式：分為圓、點、格、黑白格、彩色、單色等16種形式，可通過 按鍵直接選擇（輸出信號：有視頻、伴音（中頻6.5M）、射頻輸出接口） 信號制式：PAL-D/K。
2）顯示圖象共16幅 , 彩條 ,白光柵 , 紅光柵, 綠光柵, 藍光柵,黑光柵 ,12級階梯 , 十字中心及顯示幅值 , 四階棋盤 , 彩色棋盤.
2、考核實訓模塊、
元器件排列有序清楚直觀、實驗實訓考核便捷、維修方便 可完成：
1）液晶電視工作原理的實驗
2）整機各電路進行實訓
3）考核故障點17個手動考核故障點、智能考核器故障設置開關有24個故障點。
4）設置有示波器信號測試方便、設有測試針測試點。
3、液晶電視機屏32寸
對比度：400：1； 分辨率：1920×1080；反應時間：<16 ms；屏幕亮度：500cd/㎡；視角：178度；制式：NTSC/PAL/SECAM；信號輸入： 射頻48MHz-470MH。

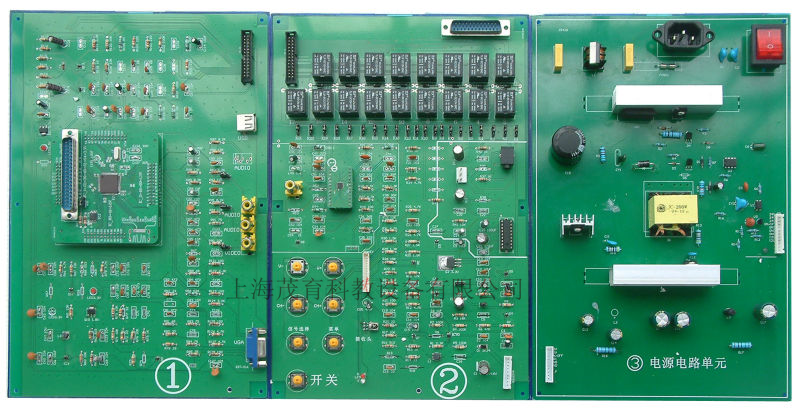

4、號實訓模塊
總線控制、音頻處理、功能切換、屏驅動數據信號）電腦接口、音視頻輸入接口、UBS插口、高清接口等功能、實訓模塊尺寸300mmx200塑料盒封裝，方便學生直觀察看電路原理。
5、號實訓模塊
待機開機電源控制、伴音電路、高頻頭電路，實訓模塊尺寸 300mmx200塑料盒封裝，方便學生直觀察看電路原理。
6、號實訓模塊
穩壓電源電路，實訓模塊尺寸300mmx200塑料盒封裝，方便學 生直觀察看電路原理。
7、使用說明書
提供液晶電視詳細工作原理圖、電路圖與實訓裝置一對應
8、實訓考核裝置
實訓臺 鐵質型材框架鐵質雙層亞光密紋噴塑結構，高密度耐磨桌面板。隔離交流電源：220V 50Hz（帶有過流保護）、設有兩個大抽屜，兩個柜子用于存放工具，鐵質雙層亞光密紋噴塑藍白色結構
五、詳細實驗對應故障
1、整機不工作整流橋故障實訓考核
2、無12V整機不工作故障實訓考核
3、背光源故障實訓考核
4、侍機5V穩壓電路故障實訓考核
5、待機3.3V穩壓電路故障實訓考核
6、CPU核電源1.2V電路故障實訓考核
7、CPU供電電路1.8V故障實訓考核
8、CPU振蕩電路故障實訓考核
9、儲存器電路故障實訓考核（1）
10、儲存器電路故障實訓考核（2）
11、視頻輸入電路故障實訓考核
12、音頻輸入電路故障實訓考核
13、USB電路故障實訓考核
14、靜音電路故障實訓考核
15、高頻頭電路故障實訓考核（1）
16、高頻頭電路故障實訓考核（2）
17、高頻頭供電故障實訓考核
18、高頻頭電容漏電實訓考核
19、高頻頭集成損壞故障實訓考核
20、遙控接收電路故障實訓考核
21、按鍵電路故障實訓考核
22、伴音電路故障實訓考核（1）
23、音量控制電路故障實訓考核
24、伴音電路集成損壞實訓考核
25、伴音供電路故障實訓考核
26、揚聲器輸出電路實訓考核
27、背光源亮有聲無圖實訓考核
28、開機信號故障,開不了機
29、亮度調節故障,亮度不可調
30、V電源故障,無黑屏，有聲音
友情提示：
1、設備驗收：各采購單位收貨時請檢查液晶電視實訓考核裝置的貨品外觀，核實液晶電視實訓考核裝置的數量及配件，拒收處于受損狀態的液晶電視實訓考核裝置；
2、設備質保：茂育將為各采購單位提供液晶電視實訓考核裝置產品說明書內的質保條件和質保期，在質保范圍內提供對液晶電視實訓考核裝置的免費維修，超出條件承諾時提供對液晶電視實訓考核裝置的有償維修；
3、設備退換貨：各采購單位單方面原因?qū)е碌囊壕щ娨晫嵱?xùn)考核裝置選型錯誤或購買液晶電視實訓考核裝置數量錯誤，造成液晶電視實訓考核裝置的退換貨要求，將不被接受；
4、設備貨期：對液晶電視實訓考核裝置的發貨期為參考值，如您需要了解液晶電視實訓考核裝置的精確貨期，請與茂育的銷售人員聯系；
5、如各采購單位對液晶電視實訓考核裝置有任何疑問，請致電：021-56311657 ,我們將由專業技術人員為您提供有關液晶電視實訓考核裝置的技術咨詢。
