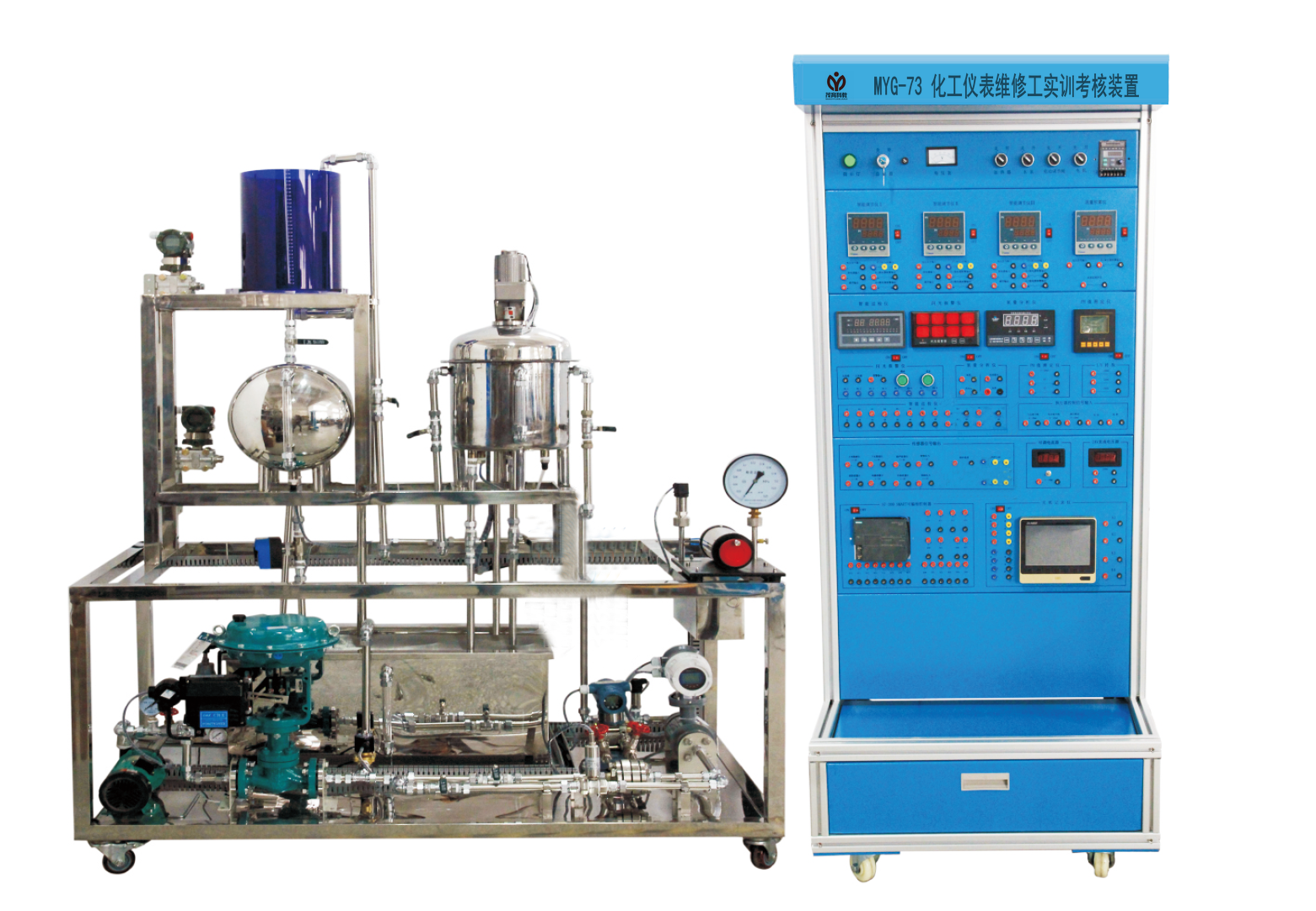

MYG-73化工儀表維修工實訓考核裝置

一、化工儀表維修工實訓考核裝置-產品概述
化工儀表維修工實訓考核裝置可符合《化工儀表維修工（初、中級中級工）職業技能鑒定標準》及《化工測量及儀表》、《檢測技術及儀表》、《過程控制》等課程實訓大綱的要求。包含的儀器、儀表種類齊全，同時絕大部分傳感器使用先進的HART通信協議。
學生通過該實訓裝置的使用和學習，學生能夠掌握有關工業儀表及自動化的基本知識，對有關儀表的安裝、調試及維修有一定的了解，并對工業生產中如何進行液位、溫度、壓力和流量等參數的自動化控制有基本的認識。通過本套裝置的學習，學生能識讀自動控制系統原理圖，可使用與維護智能儀表、流量積算儀、閃光報警儀、智能巡測儀、PH儀、無紙記錄儀等工業顯示儀表。
化工儀表維修工實訓考核裝置還配備上位機監控系統，利用組態軟件將儀表所有數據采集顯示并繪成曲線，通過對過程參數變化曲線的對比，能更直觀有效的分析傳感器變送器的各大性能指標，為方便實訓針對每一時刻參數的具體數值作查詢，上位機軟件中具有數據報表功能，可以同時記錄所有儀表采集的變量值，對本套實訓裝置中所有的參數，本軟件工程都對應開發了相應的自動控制實訓項目，另外還可自行開發實訓項目。
二、系統特點
1、本套系統將現場對象系統和二次儀表操作柜進行分體式設計，美觀大方；
2、實訓裝置中配備有壓力、流量、溫度、液位傳感器，除溫度輸出阻值外，其它三種均有相應的變送器對傳感器輸出信號進行變送，以輸出電流信號給儀表（或遠傳）使用；
3、本套裝置結構合理、功能齊全、可靠性高、性價比高。
4、裝置設有故障設置箱，可對學生進行10項排故考核
三、技術參數
1、供電電源:單相三線 220V±10％，50Hz；
2、裝置容量：≤2.0kVA；
3、環境要求：溫度0～50℃，相對濕度≤85%，海拔≤4000m；
4、重量：≤200kg；
5、外形尺寸：“化工儀表維修工實訓考核裝置控制柜” 800mm×600mm×1780mm
“化工儀表維修工實訓考核裝置對象系統”1600mm×600mm×1780mm
6、裝置具有漏電保護（接有漏電保護空氣開關）功能，安全性符合相關的國標標準。
五、實訓項目：
第一章： 實訓裝置系統認識
 第一節 實訓要求及安全操作規程
 第二節 實訓系統結構
 第三節 實訓裝置硬件組成
第二章： 對象特性測試實訓
 第一節 單容自衡水箱液位特性測試實訓
 第二節 氣動閥流量特性測試實訓
第三章： 自動控制實訓
 第一節 單容水箱液位定值控制實訓
 第二節 超聲波物位計上水箱定值控制
 第三節 加熱釜溫度定值控制實訓
 第四節 加熱釜溫度位式控制實訓
 第五節 管道壓力定值控制實訓
 第六節 下水箱液位的位式控制實訓
 第七節 孔板流量計的工作原理認識和標定實訓
 第八節 孔板流量定值控制實訓
 第九節 流量計的工作原理認識和校驗實訓
 第十節 水箱液位與球閥開度的定值控制實訓
 第十一節 管道批量流量的控制實訓
 第十二節 壓力變送器的校驗實訓
第四章： 顯示儀表的使用及認識實訓
 第一節 閃光報警器的工作原理認識和使用實訓
 第二節 智能巡測儀的工作原理認識和使用實訓
 第三節 PH值測定儀的工作原理認識和使用實訓
 第四節 無紙記錄儀的認識和使用實訓
 第五節 無紙記錄儀的群體監控
 第六節 智能氧化鋯氧量分析儀的認識和使用
第五章： 串級控制系統實訓
 第一節  水箱液位與管道流量的串級控制實訓
 第二節  雙容水箱液位串級控制系統
附錄一  智能調節儀的認識和使用實訓
附錄二  PLC的認識和使用實訓
附錄三  MCGS組態軟件件的安裝
附錄四  KSL系列智能巡回檢測報警儀的使用手冊
附錄五  智能氧化鋯氧量分析儀
附錄六  VPR130無紙記錄儀
附錄七  實訓臺故障設置
六、實訓軟件及工程：
1、MCGS工控組態軟件
每套配置一臺上位監控PC機，在智能儀表、PLC控制的PC機上安裝有MCGS工控組態軟件，能夠對設定值、輸出值、P、I、D及各類可寫參數進行操作，還可修改組態及程序算法，觀看動態變化棒圖顯示、測量值實時曲線、歷史曲線、數據報表等。
2、S7-PLC編程軟件
配有本套設備所需要的相關編程軟件及樣例工程，學生也可自己練習編程。學習模擬量控制及順序控制的方法。本設備附軟件為STEP 7 MicroWIN V4.0
3、實訓工程
包含實訓必須的智能儀表實訓工程，本實訓工程涵蓋了部分實訓項目、軟件應用和設計開發等方面的綜合范例，能滿足各大院校的功能要求。

---
