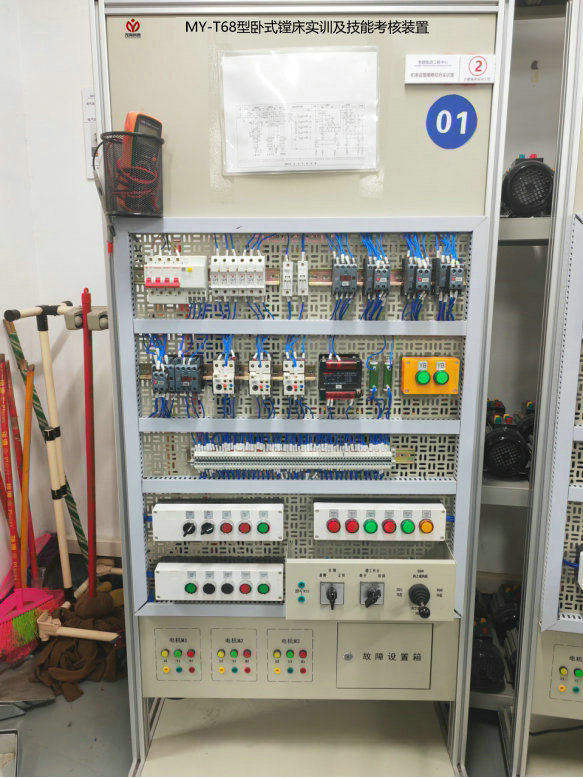

MY-T68臥式鏜床實訓及技能考核設備

一、概述
臥式鏜床實訓及技能考核設備是為各大、中專院校、職業學校的電氣、自動化及相關專業、社會電工培訓、各縣市維修電工鑒定所（站）等單位電氣控制內容的教學、考核而研制的設備�？捎糜谡n堂演示、機床電氣控制原理性操作及實驗實習。由于設備均采用實際電器，所以可作為社會電工類職業培訓中機床電氣維修方面的實習設備，同時也是職業資格培訓考核中選用的設備。提高學生的動手能力，并克服以往只能在實際設備上進行教學，費用高且難以實現教學目的弱點。同時為高層次維修技能訓練提供了有效的設備，達到了耗資少、教學效果顯著的目的。
二、適用范圍
本裝置適用于T68臥式鏜床電氣控制的模擬與T68臥式鏜床電氣故障排除的技能考核。
三、技術性能
1、輸入電源：三相四線（～380V±10% 50Hz）
2、工作環境：溫度-10℃～+40℃ 相對濕度＜85%(25℃) 海拔<4000m
3、裝置容量：＜1KVA
4、外形尺寸：700mm×550mm×1750mm（左右）
四、裝置的基本裝備
1、由鋁型材框架、貼圖區、網孔實訓區、電機控制區、故障設置區組成，實訓裝置底盤由鋼質噴塑與萬向輪組成。
2、貼圖區：圖紙用磁鐵吸附在看板上。
3、網孔實訓區：裝有T68臥式鏜床電氣控制電氣元件：斷路器、熔斷器、接觸器、熱繼電器、變壓器等元器件，控制電路已接好線，實訓考核時設置好故障即可進入工作狀態。
4、工作電源：三相交流電源（380V）
5、人身安全保護體系
屏上裝有漏電保護裝置，控制屏內或強電輸出若有漏電現象，即告警并切斷電源，確保實驗進程安全。
6、三相異步電動機
3只380V三相鼠籠異步電動機，分別用作主軸電動機（雙速）和快速移動電動機。
五、T68臥式鏜床電氣技能實訓考核故障點設置一覽表：

故障編號	故障現象	故障編號	故障現象
1	機床不能啟動	9	主軸電機不能正轉
2	主軸正轉不能啟動	10	主軸只有點動控制
3	主軸正轉不能啟動	11	主軸電機不能反轉
4	主軸正轉不能啟動	12	主軸正轉工作不正常
5	主軸不能工作	13	主軸低速不能工作
6	主軸無高速	14	主軸反轉工作不正常
7	主軸停止無制動	15	主軸高速不工作
8	主軸變速無沖動	16	快速電機不轉
