一、高層建筑通氣管系及同層排水系統實訓裝置-實驗目的要求

1、了解各種衛生設備的構造；
2、掌握排水系統中橫管、立管水氣流現象的基本規律；
3、了解排水系統中衛生器具水封的作用及其破壞原因；
4、通過排水系統的實驗，加深對臨界流量的認識；
5、了解引起水質回流污染的原因；

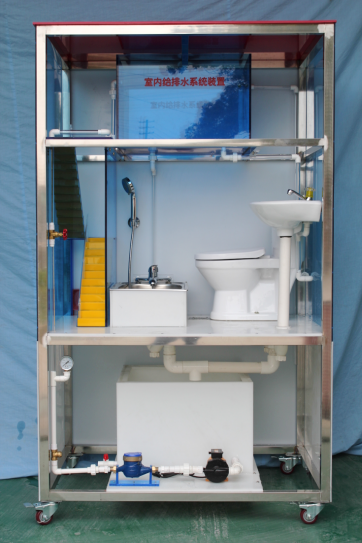

二、實驗裝置
  排水系統中每段橫管、用于測定排水系統中各點的系統給水來自一層水池，水泵從水池抽水送入頂層水箱，在水泵的出水管上設有截止閥，以便控制系統的給水出水壓力，實驗裝置的各層均設有衛生設備（洗臉盆、坐便器、浴盆等），在排水管道的節點處分別設置了等徑三通、異徑三通、異徑斜三通、等連接配件，在伸頂用于控制排水立管的通水量。
三、主要技術指標及參數：
1、環境溫度：5℃～40℃
2、裝置外形尺寸：1400mm×800mm×2000mm
3、工作電源：AC220V±10%、50Hz，單相三線制，功率370W，安全保護：具有接地保護、漏電保護、過流保護、
四、主要配置：
 1、洗澡間包括：透明有機玻璃材質、壁厚10mm，規格：1000×700×1000mm；
2、浴缸1套、304不銹鋼材質、規格：300×250×250mm；
3、洗臉盤1套、小型陶瓷材質、含304不銹鋼水
4、座便器1套、小型陶瓷材質
5、有機玻璃樓梯、有機玻璃材質、壁厚6mm，
6、配有白色PP材質循環水箱1只、
7、循環小水泵1臺、功率120W，
8、配有高位水箱1只：透明有機玻璃材質、壁厚10mm，規格：600×500×400mm；
9、水表及壓力表各1只、（指針式）
10、配套UPVC連接管道和閥門（中財品牌）。
11、不銹鋼框架實驗臺（40mm×40mm不銹鋼方管、配腳輪為萬向輪帶禁錮腳）等組成。

---
