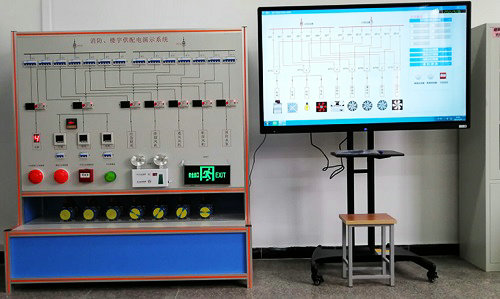

MYXLY-03B供電及消防供電實訓裝置

一、供電及消防供電實訓裝置-概述
本實訓裝置能配合智能建筑樓宇供配電系統有關課程，進行有關供配電低壓部分的實訓教學，可以讓學生了解樓宇中供配電基本結構，熟悉供配電監控系統，掌握供配電子系統在樓宇自動化系統中的應用。
該裝置能滿足“智能建筑”、“建筑電氣”、“樓宇自動化”等科目的實訓教學要求。適用于各類職業教育培訓機構的教學。
二、系統特點
1、采用樓宇中典型供配電形式
2、采用數字控制模塊實現對配電系統中各類數據的采集與開關控制
3、采用先進總線通信協議組網，具有典型的代表性
4、配備上位機監控系統，可實時監控供配電網絡結構
5、配備語音同步講解功能，方便教學
三、系統組成：
1、消防供電
（1）消防控制實現樓宇供電系統的斷電，斷電后應急照明燈、疏散指示燈亮，柜面顯示應急照明模擬燈、疏散指示模擬燈亮，監控畫面同步顯示應急照明燈、疏散指示燈亮。
（2）火災報警，柜面聲光報警動作，監控畫面同步顯示報警燈。
（3）發生火災時，消防水泵啟動，柜面水泵運行指示燈亮，監控畫面同步顯示消防水泵的運行動畫。
（4）發生火災時，排煙風機、通風風機啟動，柜面風機模型動作，監控畫面同步顯示風機運行動畫。
（5）火災報警時，電梯消防控制模式啟動，電梯降至1層，柜面電梯1層指示燈亮，人機畫面同步顯示電梯當前位置1層。
（6）柜面消防控制中心，手動操作，停止整個樓宇配電，切換為消防專用用電，監控畫面模擬當前供電監控狀態。
2、樓宇供配電
（1）柜面2路供電電源，一路電源故障停電，另一路備用電源自動切換，監控畫面監控當前狀態。
（2）柜面電源配電線路開關及對應電流儀表指示燈，監控畫面監控當前開關狀態
（3）柜面用電負載電機啟動，當前電流值、電壓值顯示，電能計量表顯示，無功補償顯示，監控畫面模擬當前狀態。
（4）監控畫面監控當前用電負載工作狀態（空調、照明、電機）
3、控制屏
由樓宇供配電線路組成，并設置控制電器：微型斷路器等，現場設置儀表測量單元，進行電壓和電流顯示，采用智能電量采集模塊完成多種電量的采集：電壓、電流功率、電能等，并通過總線完成上位機的各路電量顯示。
4、上位機監控系統
配備監控系統軟件，實現對供配電系統的遠程監控，實現斷路器的消防聯動控制，各線路電量參數的監視。
5、電腦桌
整體采用工業鋁型材框架，經過數控機械精加工成型鋁型材外表面靜電氧化處理，完全貼合設計，外形時尚美觀，經久耐用。實訓臺底部配電腦主機托板，底部采用帶剎車的萬向輪，移動和固定兩相宜。
四、技術參數：
1、輸入電源：三相四線～380V±10% 50Hz
2、環境溫度：-10℃～+45℃
3、裝置容量：＜5kVA
4、外形尺寸：1680×640×1800mm
5、安全保護：具有漏電保護
五、實訓項目：
1.常用配電設備認知與應用
2.智能建筑的供電運行線路組建與操作
3.電量傳感器認知與應用
4.供配電系統中運行線路狀態的現場監測、抄表和控制
5.備自投聯動運行控制和調試
6.應急電源配電線路運行和聯動控制
7.配電線路功率因數補償運行控制
8.消防自動報警系統的聯動控制
