電子裝配實訓考核裝置,電子裝配實訓考核設備

一、產品概述：

電子裝配實訓考核裝置-適用的專業有電氣類、電子類、機械類、機電類及一般工程類專業的<模擬電子技術>、<數字電子技術>、<電工基礎>、<電工原理>、<電路與磁路>、<電工學>、<電力電子技術>等課程和非電類專業的《電工與電子技術》中模擬與數字電路模塊的數學與實驗實訓，還可以滿足電子實訓；電子元件識別與檢測、電路板焊接、電子產品裝配、電子產品調試、PCB板圖的設計等實訓項目。

電工電子創新實訓模塊由有機塑料盒及PCB板構成，且包括多個組合模塊，為學生提供了一個進行綜合應用、創新實訓，可充分發揮學生潛能的完全開放的平臺。

二、技術指標：

1、工作電源：兩相三線 AC 220V±10% 50Hz

2、工作溫度：－10～40℃；環境濕度：≤90%（25℃）

3、外形尺寸：長×寬×高=1600×720×1800mm

4、整機功耗：≤700V.A

5、安全保護措施：具有接地保護、漏電保護功能，安全性符合相關的國標標準。采用高絕緣的安全型插座及帶絕緣護套的高強度安全型實驗導線。

三、功能特點：

1、由驗證書本知識，轉向綜合應用書本知識，實驗、實訓安排以培養能力為主導，以技術應用為目標，接近生產實際。

2、由學生獨立自主去搭建實驗、實訓電路，各種模塊精心配置，有多個應用組合部件，模塊采用透明有機盒，兼作實物示教，一舉多得。電工電子單元模塊共有156個，其中不僅包括實訓指導書項目所需的單元，還為學生可能進行的創新與探索，配置了較齊全的單元。

3、裝置提供了齊全的各種電源及信號源，以及各種儀表，為學生提供了一個完全開放的，可充分發揮創新潛能的平臺，在此平臺上，可以做電工電子產品線路的安裝調試和排故，還可做技能競賽、課程設計、畢業設計和科技開發；而且模塊維修方便，可放手讓學生操作、試驗，無后顧之憂。

4、與本裝置實訓項目均經過反復斟酌、精心配置；其中有許多電工電子產品線路，不僅有利于知識的實際應用，而且可以大大提高學生的學習興趣。

5、本裝置具有各類模塊100多個，具有廣闊的延伸空間，本裝置可完成<模擬電子技術>、<數字電子技術>、<電力電子技術>等多門課的實驗、實訓項目，這樣可充分發揮本實訓臺的利用率，并可節省實驗實訓場地，性?xún)r(jià)比大大提高。

四、基本配置及功能：

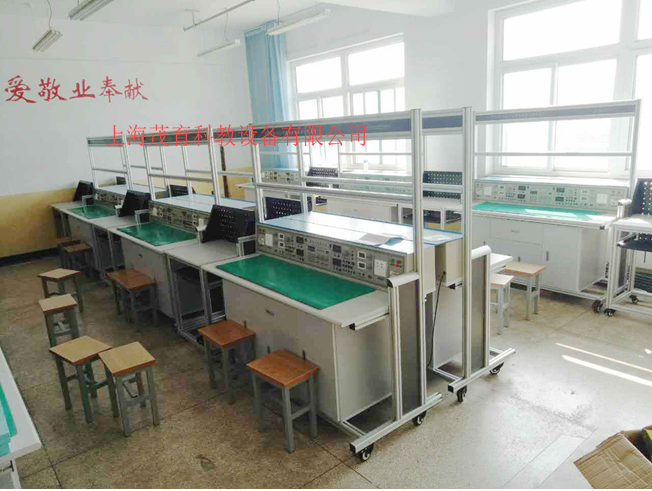

實訓裝置由實訓臺、電源控制屏、實訓模塊、實訓工具等組成。

1、實訓臺:采用工業鋁合金型材框架，在電源控制屏上方為兩層結構。其中第一層既可放置外配儀器儀表；第二層可放置PVC夾板，用來夾放實訓圖紙。實訓臺下方還設有四個帶剎車的萬向輪，便于移動和固定。

2、活動柜（1個）

活動柜設有拉手抽屜，可存放實訓工具。兩側分為6層結構，可放置實訓模塊。

3、電源控制屏：控制屏為鐵質雙層亞光密紋噴塑結構，鋁質面板，為實訓提供交直流電源、信號源和測量?jī)x表等，具體功能如下：

（1）交流電源：

1）高壓交流電源：六路AC220V電源接口，可為外配儀器設備提供工作電源。

2）低壓交流電源：分3V、6V、9V、12V、15V、20V、24V七檔可調，輸出端具有短路保護、過載保護及自動復位功能，同時還提供帶中心抽頭雙17V交流電源。

（2）直流電源：

1）可調直流電源：兩路0.0V～24V/2A連續可調，具有截止型短路軟保護和自動恢復功能，設有三位半數顯指示。

2）固定直流電源：±12V/1A、±5V/1A固定輸出，每路均具有短路保護措施。

（3）測量?jī)x表：

1）數字直流電流表（AX4模塊單元）:測量范圍：0～2000mA

2）數字直流電壓表:測量范圍：0～30V，輸入阻抗：47KΩ/V

3）指針式直流微安表: 測量范圍：0-100μA, 測量精度：2.0級

4）數字直流毫伏表:測量范圍：0～2000mV，輸入阻抗：47KΩ/V

5）勝利牌數字萬用表（VC890D）

6）直流電壓量程：200mV/2V/20V/200V/1000V，精度±(0.5%+3)

7）交流電壓量程：20V/200V/750V，精度±(0.8%+5)

8）直流電流：20mA/200mA /20A，精度±(1.5%+3)

9）交流電流：200mA /20A，精度±(1.5%+5)

10）電阻：200Ω/2kΩ/20kΩ/200kΩ/20MΩ/200MΩ，精度±(0.8%+3)

（4）功率函數信號發生器/頻率計

1）采用直接數字頻率合成（DDS）產生高精度正弦波，方波和三角波。采用大屏幕LCD顯示輸出頻率、波形，衰減值。

2）正弦波輸出幅度≥10V,輸出阻抗50Ω，失真度<1%（0.1HZ-- 1KHz）。

3）頻率范圍: 0.1HZ~3MHz, 采用鍵盤直接輸入數字設定頻率,。

4）輸出幅度采用電位器調節，正弦波輸出具有20db,40db衰減。

5）方波占空比可調, 調節范圍：1%-99%調節；方波和三角波采用TTL電平輸出。

6）頻率計最高測量范圍100MHz，自動換檔。

五、設備可以完成的實訓項目：

模擬電子技術綜合應用、創新實訓項目:

項目一常用二極管的性能測試及應用

項目二雙極晶體管及場效管輸出特性的測定

項目三單管放大電路的研究

項目四兩極放大電路及負反饋放大電路的研究

項目五助聽器電路的調試（電子產品線路）（綜合應用）

項目六恒流充電電路（場效應管的應用）（電子產品線路）（綜合應用）

項目七三極管放大電路故障排除

項目八整流、濾波及穩壓電路的研究

項目九直流穩壓正、負電源電路的研究

項目十典型復合互補OTL功率放大電路調試（電子產品線路）（綜合應用）

項目十一 OTL功率放大電路的故障排除

項目十二 LM386集成音響功率放大電路及其應用（電子產品線路）（綜合應用）

項目十三運算放大器基本運算電路

項目十四對由運放器組成的積分運算電路、微分運算電路

項目十五對由運放器組成的電壓比較器傳輸特性的研究

項目十六氣敏傳感器制作煙霧報警器的制作與調試（電子產品線路）（綜合應用）

項目十七方波、三角波和鋸齒波發生器電路的研究與測試

項目十八三角波、方波及正弦波發生器的制作競賽

項目十九 RC（文式橋式）正弦波振蕩器和制作與調試

項目二十電容三點式LC正弦波發生器

項目二十一有源濾波電路研究

項目二十二直流—直流（DC—DC）集成電壓變換電路的應用與調試（電子產品線路）（綜合應用）

項目二十三恒溫控制電路的制作與調試（競賽項目）（電子產品線路）（綜合應用）

數字電子技術綜合應用、創新實訓項目:

一）基礎實訓項目

項目一基本邏輯門電路功能測試

項目二優先編碼器功能測試

項目三二進制譯碼器和數據選擇器功能測試

項目四全加器和超前進位全加器功能測試

項目五數值比較器功能測試

項目六七段碼鎖存/譯碼/驅動器功能測試

項目七各類觸發器功能測試

項目八雙向移位寄存器功能測試

項目九二一五一十進制計數器功能測試

項目十二位十進制計數/譯碼/驅動/顯示電路

項目十一可逆十進制計數電路功能測試

項目十二 N進制計數電路功能測試

項目十三 555定時器基本應用電路

項目十四微分型單穩態觸發器

項目十五集成單穩態觸發器及其應用

項目十六集成施密特觸發器及其應用

二）綜合應用實訓項目

項目十七聲光控制節能路燈電路（電子產品線路）（綜合應用）

項目十八 8線數據傳輸電路（電子產品線路）（綜合應用）

項目十九 4位環形計數節拍發生器（電子產品線路）（綜合應用）

項目二十秒脈沖信號發生器（電子產品線路）（綜合應用）

項目二十一救護車/消防車聲響報警電路（電子產品線路）（綜合應用）

項目二十二 D/A轉換器將數碼轉換成單極性、雙極性模擬電壓

項目二十三數控變頻三角波—方波發生器

項目二十四移位寄存器彩燈顯示電路（電子產品線路）（綜合應用）

項目二十五 8位優先編碼器搶答電路（電子產品線路）（綜合應用）

項目二十六觸摸式密碼電子鎖電路（電子產品線路）（綜合應用）

項目二十七數字鐘電路（電子產品線路）（綜合應用）

項目二十八二位十進制計數符合電路（電子產品線路）（綜合應用）

項目二十九交通燈控制電路（電子產品線路）（綜合應用）

項目三十升/降階梯波發生器（電子產品線路）（綜合應用）

項目三十一光電轉換加/減計數電路（電子產品線路）（綜合應用）

三）電力電子技術及應用、創新實訓項目

項目一晶閘管的控制特性及它作為固體開關的應用（電子產品電路）（綜合應用項目）

項目二單結晶體管觸發電路

項目三晶閘管單相半控橋式整流電路（電阻負載）的調試與分析

項目四晶閘管單相半控橋式整流電路（電阻電感負載）（反電勢負載）的研究

項目五 IGBT 直流斬波電路的調試與分析（電子產品電路）（綜合應用項目）

項目六雙向晶閘管單相交流調壓（調光臺燈）電路的制作與調試（電子產品電路）（綜合應用項目）

項目七功率晶體管（BJT）PWM 控制直流電動機可逆調速電路（電子產品電路）（綜合應用項 目）

四）單元電子電路實訓內容（MCS51及AVR單片機，KeilC實訓）

1、空調電路

模塊配置

EDM002-AVR單片機主機

②EDM507-半導體制冷片

③EDM605-四位數碼管顯示

④EDM404-NPN三極管驅動*2個

⑤EDM501-直流風機

⑥EDM311-紅外發射

⑦EDM312-紅外接收

⑧EDM504-蜂鳴器

⑨EDM105-空氣質量傳感器

2、出租車計價器

模塊配置

EDM606-12864點陣液晶

②EDM001-MCS51單片機主板

③EDM403-8位獨立按鍵

④EDM502直流電機

⑤EDM405 PNP三極管驅動

3、綜合報警器

模塊配置

EDM605-四位數碼管顯示

②EDM201-觸摸按鍵

③EDM107-熱釋電紅外傳感器

④EDM112-紅外反射

⑤EDM106-煙霧傳感器

⑥EDM302-四種音樂

⑦EDM503-揚聲器

⑧EDM001-AVR主機

4、超聲波測距

模塊配置

EDM001-MCS51單片機主機

②EDM111-超聲波發射接收模塊

③EDM605-四位數碼管顯示模塊

5、電子秤

模塊配置

EDM603-十進制計數器

②EDM104-稱重傳感器

③EDM201-ICL7135模數轉換

④EDM406-4*4鍵盤

⑤EDM001-MCS51單片機主板

⑥EDM606-12864LCD屏

⑦EDM504-蜂鳴器

6、電子語音播放萬年歷

模塊配置

③EDM001-MCS51主機

④EDM605-12864點陣液晶

⑤EDM103-溫度傳感器18B20

⑥EDM403-8位獨立按鍵

⑦EDM313-AK040語音

⑧EDM503-揚聲器

7、64*32點陣廣告屏

模塊配置

EDM002-AVR單片機主機

②EDM601-64*32點陣模塊

③EDM403 8位獨立按鍵

8、酒精測試儀

模塊配置

EDM002-AVR主機

②EDM605-四位數碼管顯示

③EDM108-酒精傳感器

④EDM403-8位獨立按鍵

9、頻率計

模塊配置

EDM303-三位計數器 2個

②EDM605-四位數碼管顯示 2個

③EDM603-十進制計數器

④EDM307-脈沖信號發生

10、聲光控制小燈

模塊配置

EDM101-聲光控制

②EDM405-PNP三極管驅動

③EDM604-直流燈泡

11、步進電機控制

12、兩室溫度控制
