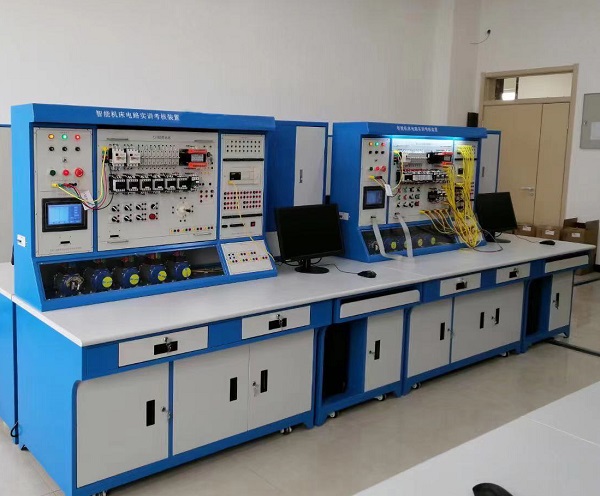

機床電氣電路實訓考核裝置

一、MY-40E型 機床電氣電路實訓考核裝置，機床電氣實訓裝置--產品概述:
本實驗設備符合《維修電工》國家職業資格三級實訓考核要求，根據其中對機床電路的維修、維護以及對機床電路的PLC控制而改造開發制造的。適合與初級、中級、高級電工以及技師的實訓與考核。
本實驗設備采用模塊化設計，所有實驗?zāi)�塊都是標準化的制作，通過接插頭的方式與機頭進行連接。每種模塊都包含該種機床電路所用到的元器件，并合理地分布在實驗?zāi)�塊上，可以通過兩種方式進行連接：
1、經典電路的排故實驗：在這種模式下，各種元器件都已經連接成該種機床的電路，老師可以通過智能考核系統或手動設置故障點，學員需要通過測量各個元器件的開放觸點進行診斷工作，這樣可以訓練學員對實際電路的掌握，及綜合電工知識的運用情況；
2、數控化改造實驗：在這種模式下，各種有關輸入輸出的元器件都會脫離原機床電路，其控制觸點將會引到插線端子上，學員只需通過迭插線將器件與PLC相連，以及對PLC的編程，就可通過程序控制該種機床的工作。
3、另外還配有實操模塊，學生可以利用這個模塊進行基礎電工及照明線路的接線實操，同時可以利用轉接導線進行PLC控制改造實驗。

二、技術參數:
1、工作電源：三相五線 AC380±10％ 50Hz
2、額定功率：0.8KW
3、環境溫度：－10℃～40℃
4、相對濕度：≤85%
5、外形尺寸：2100×800×1650mm
6、三相電機：380V 90W
7、P  L  C：三菱FX3U系列
8、設備重量：165kg
三、產品結構:
1、電源控制屏：
采用Q235優質冷扎鋼板加工制作，表面靜電噴塑處理。包含三相電源控制區、電機測試區、PLC實訓區、按鈕及信號燈控制區、手動排故區，智能考核答題器等，滿足實訓需求。
（1）電源控制區：有三相電源指示，電源采用啟動與停止按鈕控制， 設計有急停按鈕，當出現危險時，可迅速切斷總電源。照明開關可控制設備照明燈的關斷。
（2）按鈕、指示燈控制區：采用開門式結構，門板上安裝有6個信號指示燈，2個旋鈕式開關、10個按鈕開關，所有控制端口采用船形插座輸出。
（3）PLC控制區：PLC所有控制端子引至面板，開放式設計，設計有兩種接線方式，方便學員操作。主要器件參數如下：
2、PLC主機：
1）品牌：三菱  型號：FX3U-48MR   電源電壓：AC100~240V   額定頻率：50/60Hz
2）輸入形式：漏型/源型   輸入點數：24    輸出種類：繼電器    輸出點數：24
3）擴展模塊:FX2N-8EYR 輸出種類：繼電器  輸出點數：8
4）電源電壓：AC100~240V
3、電機測試區：
所有電機均能通過透明有機玻璃窗觀測到，并且控制端都以插線端子的形式引出，方便學員實訓。主要器件參數如下：
1)三相異步電動機 YS5624  380V/180W（帶彩色轉盤） 4臺
2)雙速電動機 YSD7124/2  380V/180W （帶速度繼電器）  1臺
4、智能考核系統區：
采用最新 MCU 技術 RAM 處理芯片的數字化集成電路板與配套無線故障設置控制系統，系統穩定、不易感染病毒。
1）控制模塊(PC 控制終端或手持移動控制終端)和驅動模塊(智能故障設置驅動盒)分離， 避免復雜連線干擾控制器，系統更加可靠。
2）驅動模塊內置智能故障設置控制系統，配有專用新型無線數據傳輸模塊(可插拔型)和RS232 串行通訊接口，可無線組網通訊和 RS232 有線通訊。
3）手持移動控制終端采用 7 寸高清晰彩色液晶觸控屏，中文菜單式觸控操作界面，人機對 話友好。手持移動控制終端可控制任意一臺帶驅動模塊的實訓設備。
4）手持移動控制終端不聯網時可作單機操作，當帶驅動模塊的實訓設備無線組網時，手持 移動控制終端可無線進網作為聯網終端，可作學生機登錄實訓與考核的操作終端，也可作教師機登錄出題設故的操作終端。
5）可通過 PC機或平板電腦 控制終端進行實訓考核，也可通過手持移動控制終端進行實訓考核，教師與 學員界面分開，教師通過密碼進入教師界面出題，學員在普通界面答題。(注：教師與學員設故與排故界面原理圖與設備面板原理圖完全一致)
6）可自由設定任意一處有關的各種常見故障，故障類型包括：線路斷 路、對地短路、接觸不良，偶發等故障現象。每套驅動模塊可以設置 8 路大電流 5A 的 開路故障、16 路小電流 2A 的信號通路的開路、不良、偶發、短路等故障，共 24 路故 障設置�？筛鶕�(jù)需求擴展設置 64 路大電流 5A 的開路故障、128 路小電流 2A 的信號通 路的開路、不良、偶發、短路等故障，共192 路故障設置�？筛鶕�(jù)用戶使用要求調整故障設置點的數量和故障設置類型。
7）所有配備驅動模塊的實訓設備，均可通過內置的專用新型無線數據傳輸模塊無線組網， 實現遠程集中管理。
8）用戶可選擇通過無線或 RS-232 串口通訊與其它實訓設備配套的無線故障設置控制系統 組成一個網絡，通過主控計算機控制每一臺實訓設備的故障設置、故障排除、參數設定、 遠程起動、信息反饋、考核評分等功能。
5、鋼制實訓桌：
（1）桌身部分： 采用優質鋼板做骨架，經過機械加工成型，外表面噴涂彩色環氧聚塑，整機既堅固耐用，又美觀大方。設計有三個滑軌抽屜，可放置實訓工具、導線等，下部分別設置了雙層儲物空間，采用單開門與雙開門結構，并配有鑰匙，方便管理。桌子的底部采用帶剎車的萬向輪，移動和固定兩相宜，方便調整設備的擺放位置。
（2）桌面部分：采用25mm厚高密度纖維板外貼進口防火板，PVC截面封邊，桌邊鴨嘴型設計。桌面具有耐磨、耐熱、耐污、耐煙灼、耐菌、防霉、抗靜電及易清潔等特點。
6、實訓模塊：
采用掛箱式模塊化設計，標準化的尺寸設計，元器件布局合理，采用掛鉤式設計，更換操作容易，固定牢靠，無間隙不晃動。機床電路并且具有故障設置裝置以及電路切換裝置。面板文字符采用現代彩色技術處理，使面板標識清晰且經久耐用。模塊安放區，使操作更加方便，固定更加牢固。
（1）T68臥式鏜床模塊：可完成T68臥式鏜床電氣控制線路實訓與故障診斷，T68臥式鏜床PLC改造。
1）材質：底盒采用Q235優質冷扎鋼板，面板采用鋁板，表面靜電噴塑處理，文字符采用現代彩色UV打印技術處理，使面板標識清晰且經久耐用。
2）電氣控制線路采用硬線連接，接點套號碼管，整齊美觀。
3）模塊設計為兩種實訓模塊，分別排障模式、PLC改造模式，通過鑰匙開關靈活切換，并有指示燈進行顯示。
4）面板上主要安裝有T68臥式鏜床電氣控制元件。
5）強電輸出端采用安全端子引至面板，另有按鈕等接線端子為了檢測方便也通過端子引出到面板。
6）T68臥式鏜床模塊設有16個常見故障。
7）模塊整體式設計，排故和PLC改造中，不需要再通過接插件連接其他元器件，可以大大減少故障率和授課老師的工作強度。
8）故障考核采用智能考核模式，可以做到答題評分公平公正。
（2）Z3050型搖臂鉆床模塊：可完成TZ3050型搖臂鉆床電氣控制線路實訓與故障診斷，Z3050型搖臂鉆床PLC改造。
1）材質：底盒采用Q235優質冷扎鋼板，面板采用鋁板，表面靜電噴塑處理，文字符采用現代彩色UV打印技術處理，使面板標識清晰且經久耐用。
2）電氣控制線路采用硬線連接，接點套號碼管，整齊美觀。
3）模塊設計為兩種實訓模塊，分別排障模式、PLC改造模式，通過鑰匙開關靈活切換，并有指示燈進行顯示。
4）面板上主要安裝有Z3050型搖臂鉆床電氣控制元件。
5）強電輸出端采用安全端子引至面板，另有按鈕等接線端子為了檢測方便也通過端子引出到面板。
6）Z3050型搖臂鉆床模塊設有16種常見故障。
7）模塊整體式設計，排故和PLC改造中，不需要再通過接插件連接其他元器件，可以大大減少故障率和授課老師的工作強度。
8）故障考核采用智能考核模式，可以做到答題評分公平公正。
（3）M7120型平面磨床模塊：可完成M7120型平面磨床電氣控制線路實訓與故障診斷，M7120型平面磨床PLC改造。
1）材質：底盒采用Q235優質冷扎鋼板，面板采用鋁板，表面靜電噴塑處理，文字符采用現代彩色UV打印技術處理，使面板標識清晰且經久耐用。
2）電氣控制線路采用硬線連接，接點套號碼管，整齊美觀。
3）模塊設計為兩種實訓模塊，分別排障模式、PLC改造模式，通過鑰匙開關靈活切換，并有指示燈進行顯示。
4）面板上主要安裝有M7120型平面磨床電氣控制元件。
5）強電輸出端采用安全端子引至面板，另有按鈕等接線端子為了檢測方便也通過端子引出到面板。
6）M7120型平面磨床模塊設有16個常見故障。
7）模塊整體式設計，排故和PLC改造中，不需要再通過接插件連接其他元器件，可以大大減少故障率和授課老師的工作強度。
8）故障考核采用智能考核模式，可以做到答題評分公平公正。
（4）M1432外圓磨床模塊：可完成M1432外圓磨床電氣控制線路實訓與故障診斷，M1432外圓磨床PLC改造。
1）材質：底盒采用Q235優質冷扎鋼板，面板采用鋁板，表面靜電噴塑處理，文字符采用現代彩色UV打印技術處理，使面板標識清晰且經久耐用。
2）電氣控制線路采用硬線連接，接點套號碼管，整齊美觀。
3）模塊設計為兩種實訓模塊，分別排障模式、PLC改造模式，通過鑰匙開關靈活切換，并有指示燈進行顯示。
4）面板上主要安裝有M1432外圓磨床電氣控制元件。
5）強電輸出端采用安全端子引至面板，另有按鈕等接線端子為了檢測方便也通過端子引出到面板。
6）M1432外圓磨床模塊設有16個常見故障。
7）模塊整體式設計，排故和PLC改造中，不需要再通過接插件連接其他元器件，可以大大減少故障率和授課老師的工作強度。
8）故障考核采用智能考核模式，可以做到答題評分公平公正。
（5）Z35搖臂鉆床模塊：可完成Z35搖臂鉆床電氣控制線路實訓與故障診斷，Z35搖臂鉆床PLC改造。
1）材質：底盒采用Q235優質冷扎鋼板，面板采用鋁板，表面靜電噴塑處理，文字符采用現代彩色UV打印技術處理，使面板標識清晰且經久耐用。
2）電氣控制線路采用硬線連接，接點套號碼管，整齊美觀。
3）模塊設計為兩種實訓模塊，分別排障模式、PLC改造模式，通過鑰匙開關靈活切換，并有指示燈進行顯示。
4）面板上主要安裝有Z35搖臂鉆床電氣控制元件。
5）強電輸出端采用安全端子引至面板，另有按鈕等接線端子為了檢測方便也通過端子引出到面板。
6）Z35搖臂鉆床模塊設有16個常見故障。
7）模塊整體式設計，排故和PLC改造中，不需要再通過接插件連接其他元器件，可以大大減少故障率和授課老師的工作強度。
8）故障考核采用智能考核模式，可以做到答題評分公平公正。
（6）CA6140臥式車床模塊：可完成CA6140臥式車床電氣控制線路實訓與故障診斷，CA6140臥式車床PLC改造。
1）材質：底盒采用Q235優質冷扎鋼板，面板采用鋁板，表面靜電噴塑處理，文字符采用現代彩色UV打印技術處理，使面板標識清晰且經久耐用。
2）電氣控制線路采用硬線連接，接點套號碼管，整齊美觀。
3）模塊設計為兩種實訓模塊，分別排障模式、PLC改造模式，通過鑰匙開關靈活切換，并有指示燈進行顯示。
4）面板上主要安裝有CA6140臥式車床電氣控制元件。
5）強電輸出端采用安全端子引至面板，另有按鈕等接線端子為了檢測方便也通過端子引出到面板。
6）CA6140臥式車床模塊設有16個常見故障。
7）模塊整體式設計，排故和PLC改造中，不需要再通過接插件連接其他元器件，可以大大減少故障率和授課老師的工作強度。
8）故障考核采用智能考核模式，可以做到答題評分公平公正。
（7）X62W萬能銑床模塊：可完成X62W萬能銑床電氣控制線路實訓與故障診斷，X62W萬能銑床PLC改造。
1）材質：底盒采用Q235優質冷扎鋼板，面板采用鋁板，表面靜電噴塑處理，文字符采用現代彩色UV打印技術處理，使面板標識清晰且經久耐用。
2）電氣控制線路采用硬線連接，接點套號碼管，整齊美觀。
3）模塊設計為兩種實訓模塊，分別排障模式、PLC改造模式，通過鑰匙開關靈活切換，并有指示燈進行顯示。
4）面板上主要安裝有X62W萬能銑床電氣控制元件。
5）強電輸出端采用安全端子引至面板，另有按鈕等接線端子為了檢測方便也通過端子引出到面板。
6）X62W萬能銑床模塊設有16個常見故障。
7）模塊整體式設計，排故和PLC改造中，不需要再通過接插件連接其他元器件，可以大大減少故障率和授課老師的工作強度。
8）故障考核采用智能考核模式，可以做到答題評分公平公正。
（8）電動葫蘆模塊：可完成電動葫蘆電氣控制線路實訓與故障診斷，電動葫蘆PLC改造。
1）材質：底盒采用Q235優質冷扎鋼板，面板采用鋁板，表面靜電噴塑處理，文字符采用現代彩色UV打印技術處理，使面板標識清晰且經久耐用。
2）電氣控制線路采用硬線連接，接點套號碼管，整齊美觀。
3）模塊設計為兩種實訓模塊，分別排障模式、PLC改造模式，通過鑰匙開關靈活切換，并有指示燈進行顯示。
4）面板上主要安裝有電動葫蘆電氣控制元件。
5）強電輸出端采用安全端子引至面板，另有按鈕等接線端子為了檢測方便也通過端子引出到面板。
6）電動葫蘆模塊設有16個常見故障。
7）模塊整體式設計，排故和PLC改造中，不需要再通過接插件連接其他元器件，可以大大減少故障率和授課老師的工作強度。
8）故障考核采用智能考核模式，可以做到答題評分公平公正。
（9）電拖技能實訓模塊：可完成電力拖動基本技能學訓。
1）材質：底盒采用Q235優質冷扎鋼板，面板采用鋁板，表面靜電噴塑處理，文字符采用現代彩色UV打印技術處理，使面板標識清晰且經久耐用。
2）實訓模塊電源輸出區
N、 PE端口：實訓時中性線和保護接地的選用端口
U、V 、W 端口 ：實訓時三相電源輸入端口。
FU1-FU5端 口 ：供電路實訓時，作為短路保護選用。
110V、6.3V、0V 端口：是控制變壓器的相應輸出。
3）按鈕、開關、指示燈控制區
EL指示燈：供實訓時可選作模擬照明電路工作狀態指示燈。
HL1-HL5指示燈：供實訓時，可選作電路的功能狀態指示燈。
SB1-SB6：對應實訓屏上按鈕的觸點區（設備啟動時有效）。
SA1-SA2開關：供電路實訓時可作功能開關選用。 KT1-KT4：時間繼電器，其線圈電壓為110V，均為通電延時。
SQ1-SQ4：行程開關，供電路實訓時選用。
4）交流接觸器安裝區
KM1-KM8：交流接觸器，供電路實訓時選用。
KA1、KA2：為中間繼電器，其線圈電壓為110V交流。
FR1、FR2：熱繼電器，供電路實訓時選用。
（10）中級電工PLC電氣控制模塊：可完成電力拖動PLC電氣控制學訓。
1）材質：底盒采用Q235優質冷扎鋼板，面板采用鋁板，表面靜電噴塑處理，文字符采用現代彩色UV打印技術處理，使面板標識清晰且經久耐用。
2）實訓模塊電源輸出區（在實訓模塊的左上方）
N、PE端口：實訓時中性線和保護接地的選用端口，U、V、W端口：實訓時三相電源輸入端口。
FU1-FU5端口：供電路實訓時，作為短路保護選用。110V、6.3V、0V端口：是控制變壓器的相應輸出。
3） 按鈕、開關、指示燈控制區
EL指示燈：供實訓時可選作模擬照明電路工作狀態指示燈。
HL1-HL5指示燈：供實訓時，可選作電路的功能狀態指示燈。
SB1-SB6：對應實訓屏上按鈕的觸點區（設備啟動時有效）。
SA1-SA2開關：供電路實訓時可作功能開關選用。
VD、R：二極管、電阻供電路實訓時選用。
SQ1-SQ4：行程開關，供電路實訓時選用。
FR1、FR2：熱繼電器，供電路實訓時選用。
4） 交流接觸器安裝區
KM1-KM8：交流接觸器，供電路實訓時選用。

---
