光纖通信綜合實驗箱實驗指導書

光纖實驗系統是為了配合《光纖通信系統》的理論教學而設計的實驗系統。它一方面結合了當今光纖通信原理課程的教學與改革，另一方面結合了當今光纖通信發展方向和工程實際應用狀況。這套系統采用功能模塊化設計，各模塊對外開放。除了配合完成理論教學外，還可以訓練增強學生的實際應用能力，完成模塊的二次性開發。
一、結構簡介
本實驗系統可分為電端機模塊、光通信模塊、管理控制模塊、電源供給模塊等四大功能模塊，每個功能模塊又是由許多子模塊組成：
（一）電端機模塊
1.電話用戶接口模塊
此模塊為電話輸入、輸出接口，由電話專用接口芯片PBL38710實現。它包含向用戶話機恒流饋電、向被叫用戶話機饋送鈴流、用戶摘機后自行截除鈴流，摘掛機的檢測及音頻或脈沖信號的識別，用戶線是否有話機的識別，語音信號的2/4線混合轉換，外接振鈴繼電器驅動輸出等功能。其各項性能指標符合郵電部制定的有關標準。
本模塊分為用戶A，B兩個模塊，默認號碼為48、49。。
2.PCM編譯碼模塊
此模塊采用專用芯片TP3057來實現PCM編譯碼功能，可完成用戶A、B兩路話音信號的編譯碼功能。
3.DTMF雙音多頻檢測模塊
此模塊由專用芯片MT8870來完成DTMF分組濾波和DTMF譯碼功能，輸出相應16種DTMF頻率組合的4位并行二進制碼。實際應用中，一片MT8870可以最多接入檢測16路用戶電路的DTMF信號。
4.記發器模塊
此模塊主要完成局內、局間電話用戶撥叫號碼的識別、交換控制功能。
5.計算機通信接口模塊
此模塊由USB和RS232串口兩通信接口組成，完成計算機與本實驗系統的數據交換傳輸功能。也為學生開發上層通信軟件提供了良好的硬件平臺。
6.數據發送單元模塊
此模塊主要完成各種測試信號產生、各種線路編碼、數據復接及一些輔助性功能。
產生的數字信號有：各種頻率的時鐘、方波、M序列、矩形窄脈沖等、
線路編碼功能有：AMI碼、HDB3碼、CMI碼、5B6B碼、5B1P碼、擾碼等。
數據的復接：多種類型數據進行時分復接輸出。
7.數據接收單元模塊
此模塊主要完成接收數據的時鐘提取再生、各種線路編碼的譯碼、復用數據的分解及一些輔助性功能。
8.眼圖觀測模塊
此模塊主要完成調節接收電路均衡特性、接收數字序列的眼圖觀測等功能。
9.誤碼測試儀模塊
此功能由多個模塊組成，完成通信線路的誤碼測試功能，各測試參數可設。
10.模擬信號源模塊
此模塊產生輸出頻率、幅度可調的正弦波、三角波、方波信號。
（二）光通信模塊
1.光信道一
一體化數字光端機，包括光發射端機和光接收端機。半導體激光二極管LD、工作波長1550nm，頻帶為DC到5MHZ，方便配套低端測量儀器使用。
光端機的光輸入、輸出接口都由單模尾纖引出至固定于底板的法蘭，方便連接其它光器件。一般情況下，一體化數字光端機的輸入電平調節電位器，都右旋到底。
2.光信道二及LD性能測試模塊
由激光管、光探測器及外圍電路構成的光發射端機和光接收端機，關鍵電氣參數都可調節。可傳輸模擬和數字信號，測試LD的P-I曲線，具有無光告警、自動功率控制APC等功能。激光管工作波長為1310nm，頻帶為DC到3MHz。激光管的輸出和光探測器的輸入連接至固定于地板上的法蘭，方便連接其它光器件。
3.LED+多模光纖傳輸擴展模塊
由發光二極管、光檢測器及外圍電路構成的光發射端機和光接收端機，關鍵電氣參數都可調節�？蓚鬏斈M和數字信號，測試LED的P-I曲線，具有視頻圖像傳輸?shù)裙δ�。發光二極管發光波長為850nm，頻帶為DC到1GHZ。注：本模塊為選配件，不屬于標準配置。
（三）管理控制模塊
1.中央處理器模塊
此模塊主要由單片機89C51/52編程實現。完成整個實驗系統的控制協調功能，如測量信號的輸入、輸出控制、功能選擇、工作狀態檢測等。
2.液晶顯示模塊
此模塊主要完成工作狀態的顯示，誤碼測試數據的顯示等功能，屬字符型液晶。
3.鍵盤模塊
此模塊主要配合液晶顯示模塊工作，通過上、下、確認等鍵選擇相應的實驗參數。
（四）電源供給模塊
提供+12V、+5V、+3.3V、-5V、-12V、-24V -48V等直流電源。
二、配套儀器
最低配置儀器：20M通用雙蹤示波器或虛擬儀器，單模尾纖
建議配置器件：計算機；光功率計、多種接口標準的光跳線（法蘭）、波分復用/解復用器一對、光可調衰減器。
可選配儀器：①外置誤碼測試儀；②光纜施工工具箱、光纖熔接機、穩定光源、光時域反射儀等。
三、系統結構框圖
請見圖1

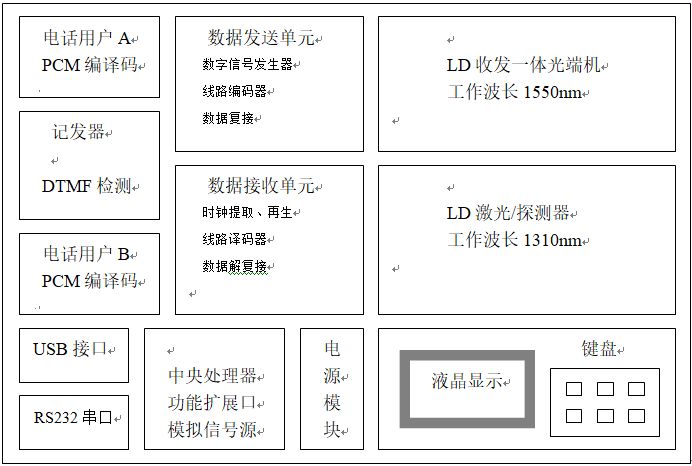

圖1 系統結構示意圖
四、系統特點
1.采用模塊化設計信號接口開放。各模塊功能既可單獨做實驗又可組合完成系統實驗。
2.自帶數字信號源、模擬信號源，可外加信號，配有計算機串口、USB接口。適應各種實驗需求。
3.采用液晶鍵盤顯示管理實驗參數，取代原有的接插件，實驗方便直觀。
4.電端機部分功能強大，電話交換系統，多種線路編碼，完善的數字時分復接系統，功能可定制升級。
5.電信號、光信號均由實驗者連接。光輸入、輸出接口設計朝外，方便連接其它光器件。
6.整板采用有機玻璃覆蓋保護，便于實驗室管理。
五、液晶顯示菜單
本實驗系統中，實驗數據設置的菜單顯示如下。按“ ↓”、“↑ ”鍵即可選擇不同的菜單；按“確認”鍵，即進入箭頭指向的下一級菜單；按“返回”鍵，即返回上一級菜單，如此類推。
詳細菜單顯示如下：
“復位”鍵：
歡迎使用
光纖通信系統平臺
“開始”鍵：
1：碼型變換實驗
2：光纖傳輸實驗
3：光纖測量實驗
4：光纖系統實驗
子菜單：
1：碼型變換實驗
01 CMI碼PN（固定碼型、速率的m序列，下同）
02 CMI碼設置（由SW101撥碼器設置的8比特數據，下同）
03 5B1P碼設置
04 5B6B碼設置
05 擾碼PN
06 擾碼設置
07 HDB3碼PN
08 HDB3碼設置
09 AMI碼PN
0A AMI碼設置
2：光纖傳輸實驗
01窄脈沖（頻率256K，脈寬：15ns）
02 USB數據
03 串口數據
04 PCM數據（A/D轉換）
05 E1數據傳輸（標準的2.048MHZ數據）
3：光纖測量實驗
01 平均發光功率
02 接收靈敏度
正常/誤碼
03 誤碼0/10000（誤碼測試）
收數據：
誤碼數：
04 誤碼1/10000（誤碼測試）
收數據：
誤碼數：
4：光纖系統實驗（數字復接系統）

時隙1	時隙2	時隙3	時隙4	時隙5	時隙6	時隙7	時隙8
幀頭	PCM1	PCM2	空	空	設置	信令	數據

六、使用注意點
1.進行鉚孔連接時，務必注意鉚孔標注的箭頭方向：指向鉚孔，說明此鉚孔為信號輸入孔；背離鉚孔，說明此鉚孔為信號輸出孔。請勿將兩輸出鉚孔短接。
2.進行鉚孔連接時，連接線接頭插入鉚孔后，輕輕旋轉一個小角度，接頭將和鉚孔鎖死；拔出時，回轉一個小角度即可輕松拔出，切勿使用莽力，以免插頭針斷在鉚孔中。使用方法可參考光盤中的影象片段。
3.光器件連接：在摘掉光接口保護套前，請確保實驗臺板面清潔，注意收集好接口保護套；光接頭連接時，請預先了解接頭的結構，手持接頭金屬部分，按接口的軸線方向輕插輕拔，防止損壞纖芯；
4.使用光纖時，注意不要過度彎曲（直徑不得小于4cm）、扭曲、擠壓或拉扯光纖。因為纖芯玻璃細纖維，非常的脆弱，使用時請務必注意。纖芯斷開或出現傷痕，光信號的功率將嚴重衰耗，出現斷路或增加誤碼等情況。
5.數據發送單元的SW101紅色撥碼器，有8位獨立的開關組合。若不作特殊說明，白色開關往上，對應的輸出序列為1；白色開關往下，對應的輸出序列為0。設置時需輕輕撥動。
6.若不作特殊說明，本實驗平臺輸出的串行數字序列，低位在前，高位在后。在示波器上觀測到的波形即低位在窗口的左端，高位在窗口的右端。
